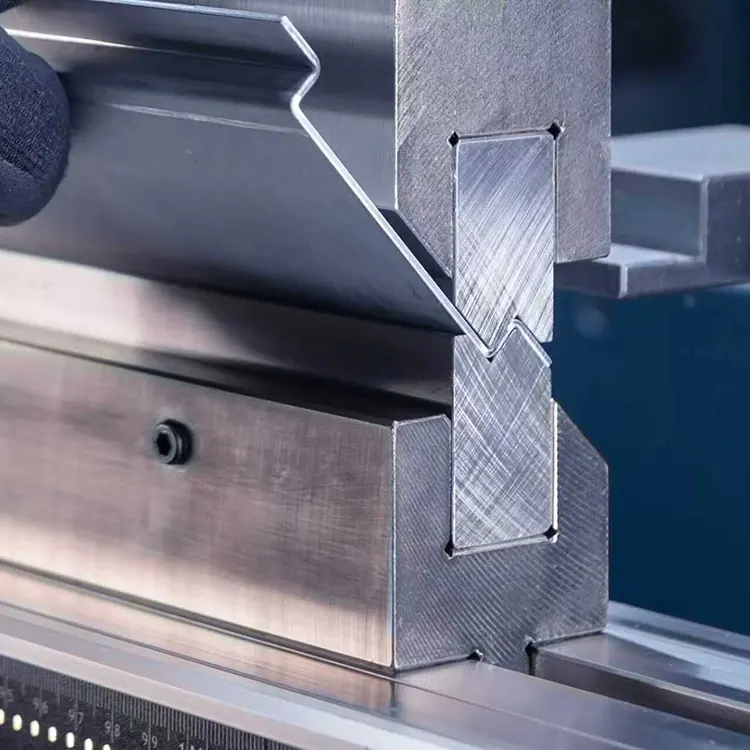

Plate offset bøying

CNC-bøying for plateoffset-bøyingsdeler hos Difon Machinery

Produsenter i bransjer som elektronisk utstyrsskap, industrielle kabinetter og rammer for medisinsk utstyr trenger ofte metallplater med presise, kontrollerte forskyvninger. Disse delene bygger bro mellom avvikende monteringsoverflater eller skaper strukturert avstand for interne komponenter. Difon Machinery spesialiserer seg på presisjons-offset-bøyningstjenester for platemetall som løser opprettingsutfordringer. Vi leverer tilpassede og semi-tilpassede offset bøyeløsninger for applikasjoner som trinnvise elektroniske brakettstøtter, offset skapdelere, forskjøvede monteringsplater for medisinsk utstyr og mer. Hver del er laget med avansert CNC-bøyeteknologi for å treffe nøyaktige offsetstørrelser og konsistente vinkler. Dette sikrer at de passer jevnt inn i dine eksisterende samlebånd. Ved å samarbeide med Difon for offsetdelene dine, eliminerer du behovet for manuelle justeringer eller montering av flere komponenter, noe som effektiviserer produksjonsprosessen. Dette resulterer i forbedret produkttilpasning, funksjonalitet og akselerert monteringstid.

Forskjøvet bøying av platemetall er ikke bare en type standard bøying – det er en spesialisert prosess for å fikse et vanlig produksjonsproblem: å justere deler med overflater som ikke sitter i samme plan. Ta en elektronisk enhet: den trenger kanskje en brakett som forskyver et kretskort 10 mm over et metallchassis for å unngå varmeproblemer. Et industriskap kan trenge en skillevegg med 5 mm forskyvning for å passe til en tetningspakning. En medisinsk vogn kan kreve en monteringsplate med 3 mm forskyvning for å fungere med eksisterende maskinvare. Standard bøyetjenester oppfyller ofte ikke disse nøyaktige kravene. De lager deler med inkonsekvente offsetdybder eller vinkler som tvinger deg til å justere på stedet – kaster bort tid og risikerer skade på delene. På Difons offsetbøyefabrikk «bøyer vi ikke bare deler med forskyvninger». Vi designer hver offset for å matche dine spesifikke monteringsbehov. Prosessen starter med å analysere delens interaksjon med andre komponenter: Hvilket gap trenger du mellom overflater? Vil forskyvningen holde vekten eller bare legge til mellomrom? Må forskyvningen være på linje med forhåndsborede hull? Denne monteringssentriske tilnærmingen sikrer at hver forskyvningsdel vi leverer oppnår førstegangsmontering. Ingen omarbeiding, ingen forsinkelser i produksjonsplanen din.

Vår offsetbøytjeneste for platemetall starter med en trefaset arbeidsflyt fokusert på presisjon og kompatibilitet. Prosessen begynner med en detaljert analyse av dine offsetkrav. Standard bøying fokuserer kun på deldimensjoner, men plateoffset bøying krever at vi kartlegger hele monteringskonteksten til delen. Hvis du for eksempel trenger en forskjøvet brakett for et 19-tommers serverrack, sjekker ingeniørteamet vårt først rackets interne størrelse, hvor mye vekt braketten vil holde, og hvor eksisterende monteringshull er. Deretter bruker vi 2D CAD-programvare for å lage en "offset blueprint". Dette viser ikke bare delens lengde, bredde og forskyvningsdybde - det markerer også referansepunkter for å justere med andre komponenter. Planen inneholder viktige detaljer: "offset direction", "offset tolerance" og "bend sequence". For komplekse deler med flere forskyvninger – som en skapdeler med både vertikale og horisontale forskyvninger – lager vi 3D-gjengivelser. Disse viser hvordan delen vil passe inn i den endelige monteringen, så vi fanger opp tilpasningsproblemer før produksjonen starter. Dette kartleggingstrinnet sørger for at offset bøyeprosessen passer til dine unike monteringsbehov, ikke bare generelle regler.

Når offset-planen er ferdig, går vi til flerakset CNC-bøying for å gjøre presise forskyvninger. Denne fasen utnytter vårt spesialiserte utstyr for å garantere presisjon. Grunnleggende 3-akse CNC-bøyemaskiner sliter med konsekvent offsetkontroll, men vi bruker 6-akse. Disse har doble bakmålere og sanntids offset-overvåkingssensorer. De lar oss justere to viktige ting for offset bøyning: "offset dybde" og "offset vinkel". La oss si at vi lager en 5 mm vertikal forskyvningsbrakett av 1,5 mm tykt kaldvalset stål. CNC-systemet følger en klar sekvens: Først setter det metallplaten på linje med den primære bakmåleren for å treffe det første bøyepunktet. Deretter bruker den 110 bar trykk for å lage en 90° bøy – dette utgjør det første trinnet i forskyvningen. Deretter forskyver den sekundære bakmåleren arket horisontalt med 5 mm. Til slutt bruker den 105 bar trykk for å lage en ny 90° bøyning. Dette fullfører forskyvningen, og begge overflatene holder seg parallelle innenfor ±0,05 mm. Denne fleraksekontrollen eliminerer "offsetdrift" - det gradvise dybdeavviket som er vanlig i manuelle eller grunnleggende CNC-bøyeprosesser.

Etter å ha foretatt forskyvningen, tester vi monteringskompatibilitet. Dette trinnet, en nøkkeldifferensiering av tjenesten vår, er bygget på forståelsen av at dimensjonsnøyaktighet alene er utilstrekkelig uten monteringskompatibilitet. Denne testen er ikke bare å sjekke størrelser. Vi kopierer det faktiske monteringsmiljøet ditt ved å bruke ekte eller replika deler. Hvis du for eksempel har bestilt forskyvningsbraketter for et medisinsk utstyr, monterer vi brakettene til en kopi av enhetens ramme. Deretter fester vi den medisinske komponenten den er ment for og sjekker: Gjør forskyvningen det 8 mm gapet du trenger mellom rammen og armen? Kan du sikre komponenten uten å tvinge den eller feiljustere braketten? Står forhåndsborede hull i braketten på linje med hull i rammen? Hvis vi finner noen feiljustering – selv så liten som 0,1 mm – justerer vi CNC-bøyeinnstillingene for resten av partiet. Kanskje juster bakmålerposisjonen eller bøyetrykket. Denne virkelige valideringen sikrer at forskyvningsdelene dine ikke bare er dimensjonsnøyaktige, men også optimalisert for umiddelbar integrering.

Kvalitetssikring for offsetdeler er bygget rundt tre kritiske egenskaper. Vi fokuserer på tre viktige ting: konsekvent forskyvningsdybde, parallellitet mellom forskjøvede overflater og innretting med monteringsreferansepunkter. For hver del bruker vi en laseravstandsmåler for å sjekke offsetdybden på tre punkter. Vi sørger for at variasjonen over delen ikke er mer enn ±0,05 mm. For å sjekke parallellitet bruker vi en presisjonsmåler for flathet for å sammenligne de to offset-overflatene. Vi avviser enhver del der gapet mellom overflatene er over 0,08 mm. For innrettingskontroller bruker vi CMM for å kartlegge posisjonen til forhåndsborede hull eller hakk i forhold til offset. Vi sørger for at de samsvarer med planen din innen ±0,1 mm. Hver del som består disse kontrollene får et unikt serienummer. Denne kobler til produksjonsdataene for full sporbarhet. Dette er viktig for regulerte bransjer som medisinsk utstyr og romfart, der full sporbarhet og samsvar er obligatorisk.

Difons nøkkeldifferensiator ligger i vår forpliktelse til monteringsfokusert innovasjon. Vi vet at kompensasjonsbehov ofte endres etter hvert som produktdesignet ditt utvikler seg. Så vi tilbyr "rask rekonfigurering" for pågående prosjekter. Hvis du trenger å endre en offset fra 10 mm til 12 mm midt i produksjonen, kan CNC-maskinene våre bytte innstillinger på under 10 minutter. Grunnleggende maskiner tar mer enn 30 minutter – dette reduserer nedetiden mye. Vi gir også råd om "offsetoptimalisering". Hvis det første designet ditt trenger en kompleks, flertrinns offset som koster for mye, kan ingeniørene våre foreslå enklere offsetformer. For eksempel, forrige måned ba en klient om en brakett med tre separate 5 mm forskyvninger. Vi redesignet den til en enkelt 15 mm offset med trinnvise funksjoner. Dette reduserte produksjonstiden med 25 % samtidig som full kompatibilitet med monteringen ble opprettholdt.

Difon Machinery samarbeider med deg for å løse monteringsutfordringer, og leverer mer enn bare deler – vi leverer sømløs integrasjon. Vi fokuserer på monteringsjustering, flerakset CNC-presisjon, testing i den virkelige verden og fleksibel støtte. Hver offsetdel vi lager passer jevnt inn i produksjonsprosessen din. Dette sparer deg for tid, reduserer avfall og gjør produktet mer pålitelig. Hvis du bygger elektroniske kabinetter, industrielle skap eller medisinsk utstyr, er vi klare til å forvandle dine kompenserte behov til høykvalitets deler som er klare til å monteres. Klar til å diskutere hvordan vår offsetbøyningsekspertise kan være til nytte for prosjektet ditt? Be om en prøvedel? Kom og se fabrikken vår? Kontakt teamet vårt. Se selv hvordan prosessen vår forvandler metallplater til presisjonskomponenter som forbedrer ytelsen og påliteligheten til produktene dine
