Engineering Excellence: Forstå prinsippene for hydrauliske ventilblokker

Når det gjelder væskekraft, er den hydrauliske ventilblokken hjernen som kontrollerer trykket, strømmen og retningskontrollen av hydraulikkvæsken for å oppnå riktig bevegelse av aktuatoren til ønsket posisjon som spesifisert av applikasjonen.

1. Klassifisering og funksjonalitet

Hydrauliske reguleringsventiler kan bredt klassifiseres i tre typer reguleringsventiler: Retningsreguleringsventiler, Trykkreguleringsventiler, Flowreguleringsventiler. Disse gir i sin tur kontroll over de tre grunnleggende kretsene i ethvert hydraulisk system: Retningskontroll, Trykkregulering, Hastighetskontroll. Disse ventilene kan ordnes som gjengede ventiler, ventiler underplate montert eller patronventiler.

2. Anatomien til en toveis patronventil

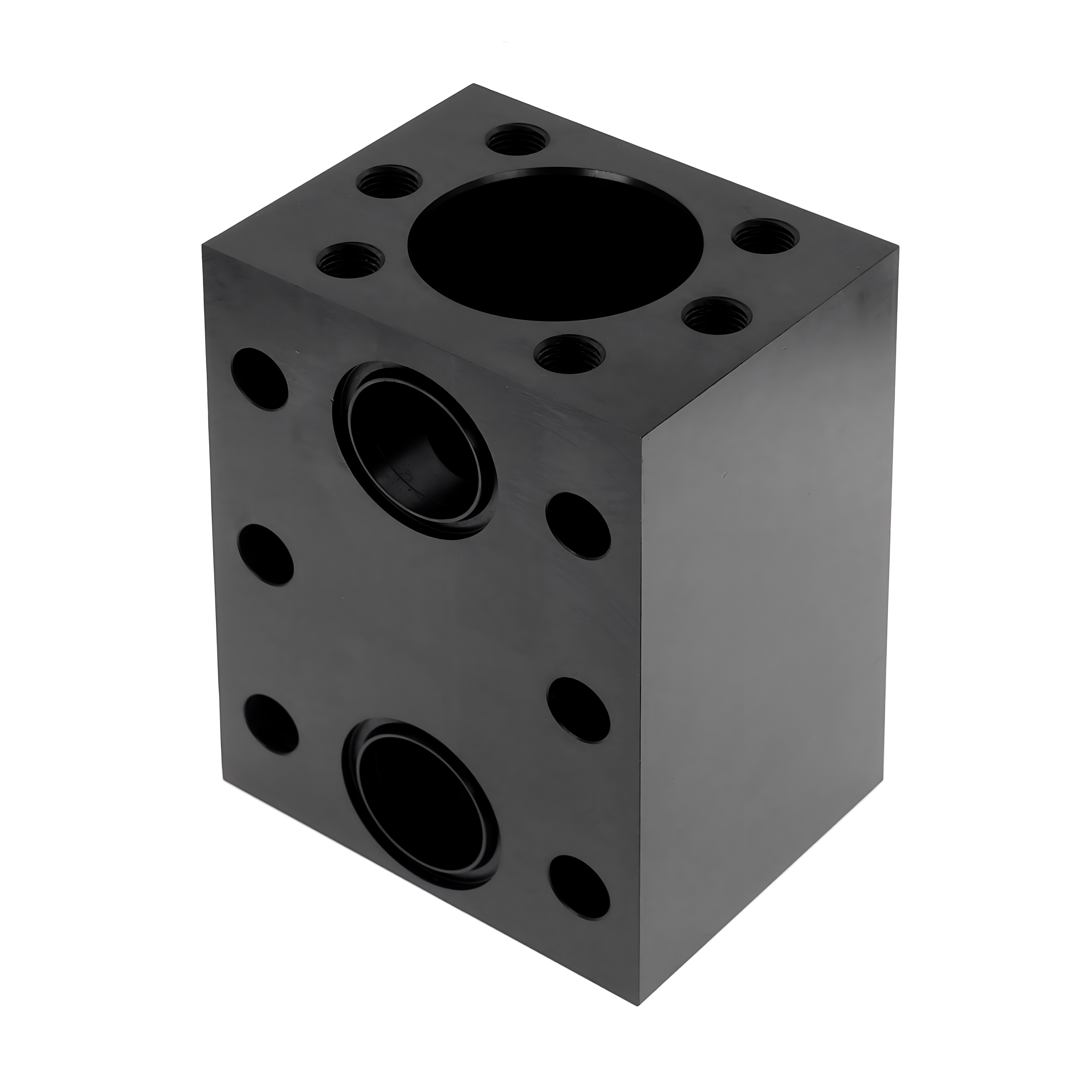

Som en av de ledende produsentene av presisjonsmaskinering, spesialiserer Difon seg på kompleks produksjon av toveis patronventiler, som finnes i følgende segmenter: Innsatsen som består av spole, hylse, fjær og tetninger. Dette er hodet på ventilen som styrer hovedoljekretsen. Kontrolldekselet Holder miniatyrpilotelementene og holder innsatsen fast mellom pilotkontroll- og hovedkontrollkamrene. Pilotventilen montert på dekselet for å styre den større hovedspolen. Vanligvis er disse standard ISO-kompatible elektromagnetiske retningsventiler eller proporsjonale trykkventiler. Den integrerte manifoldblokken inneholder alle de ovennevnte komponentene og styrer den interne kommunikasjonen til oljekretsene, som er svært komplekse.
