Hydrauliske ventiler: typer, arbeidsprinsipper og deres rolle i moderne hydrauliske systemer

Introduksjon

Hydrauliske ventiler er viktige kontrollenheter i hydrauliske systemer som brukes til å kontrollere væskens strømning, retning og trykk. Påliteligheten til hydrauliske ventiler har en direkte innvirkning på sikkerheten, effektiviteten og bevegelsesnøyaktigheten til det hydrauliske maskineriet. Med den utbredte bruken av hydrauliske ventiler i industrielt utstyr, som anleggsutstyr, maskinsprøytestøpemaskiner og industrielle robotarmer, har kravene til påliteligheten til produksjonen av hydrauliske ventiler økt i alle typer maskiner og utstyr.

1. Hva er en hydraulisk ventil?

A hydraulisk ventil er en presisjonsmekanisk komponent som brukes til å kontrollere strømmen av hydraulisk væske i et system. Ved å åpne, lukke eller delvis begrense interne strømningskanaler, regulerer den hvordan hydraulisk energi overføres til aktuatorer som sylindere og hydrauliske motorer.

Generelt setthydrauliske ventiler er designet for å utføre tre kjernefunksjoner:

· Strømningsretningskontroll

· Trykkregulering

· Strømningshastighetskontroll

Disse funksjonene danner grunnlaget for allehydrauliske bevegelseskontrollsystemer.


2. Hovedtyper av hydrauliske ventiler

2.1 Retningsreguleringsventiler

Retningsreguleringsventil styrer retningen på strømmen av hydraulikkvæsken i systemet. Disse brukes ofte til å kontrollere bevegelsesretningen til aktuatorer som hydrauliske sylindre og motorer.Vanlige konfigurasjoner inkluderer:

· 2-veis retningsventiler

· 3-veis retningsventiler

· 4-veis retningsreguleringsventiler

Disse ventilene er essensielle i systemer som krever presis retningssvitsjing og bevegelseskontroll.

2.2 Trykkreguleringsventiler

Trykkreguleringsventil brukes for å forhindre overbelastning av systemet og for å opprettholde trykkreguleringen i det hydrauliske systemet.
Typiske typer inkluderer:

· Avlastningsventiler

· Trykkreduserende ventiler

· Sekvensventiler

Trykkreguleringsventiler brukes for å sikre systemsikkerhet ved å forhindre systemoverbelastning og for å opprettholde driften av systemet med hydraulisk trykk.

2.3 Strømningskontrollventiler

Strømningskontroll kontrollerer mengden hydraulikkvæske som får passere, som igjen kontrollerer hastigheten til aktuatoren.

Mange forskjellige typer applikasjoner drar nytte av bruken av strømningskontrollventiler, spesielt de som krever tett kontrollert bevegelse, som CNC-maskiner, industriroboter og mer.

Ved å kontrollere strømningsmotstanden kan hastigheten på aktuatoren reguleres og systemet går jevnt.

3. Arbeidsprinsipp for hydrauliske ventiler

Hydrauliske ventiler operere ved å endre interne strømningsbaner gjennom bevegelsen av en spole inne i ventilhuset. Denne spolen aktiveres ved hjelp av forskjellige kontrollmetoder, inkludert:

· Manuell betjening

· Solenoid (elektromagnetisk) aktivering

· Pilot hydraulisk trykkkontroll

· Proporsjonale eller servokontrollsystemer

Avansert proporsjonalhydrauliske ventiler tillate kontinuerlig justering av strømning og trykk, noe som gjør dem ideelle for høypresisjons bevegelseskontrollapplikasjoner.

4. Viktigheten av maskineringsnøyaktighet i produksjon av hydrauliske ventiler

Ytelsen til enhydraulisk ventil er svært avhengig av produksjonspresisjon. Selv mindre maskineringsavvik kan påvirke systemets stabilitet og effektivitet betydelig.

Kritiske maskineringskrav inkluderer:

· Høy flathetsnøyaktighet for tetningsflater

· Nøyaktig intern strømningskanalgeometri

· Grasfrie indre passasjer

· Streng kontroll av dimensjonstoleranse

Enhver ufullkommenhet i disse områdene kan føre til intern lekkasje, trykktap eller ustabil hydraulisk ytelse.

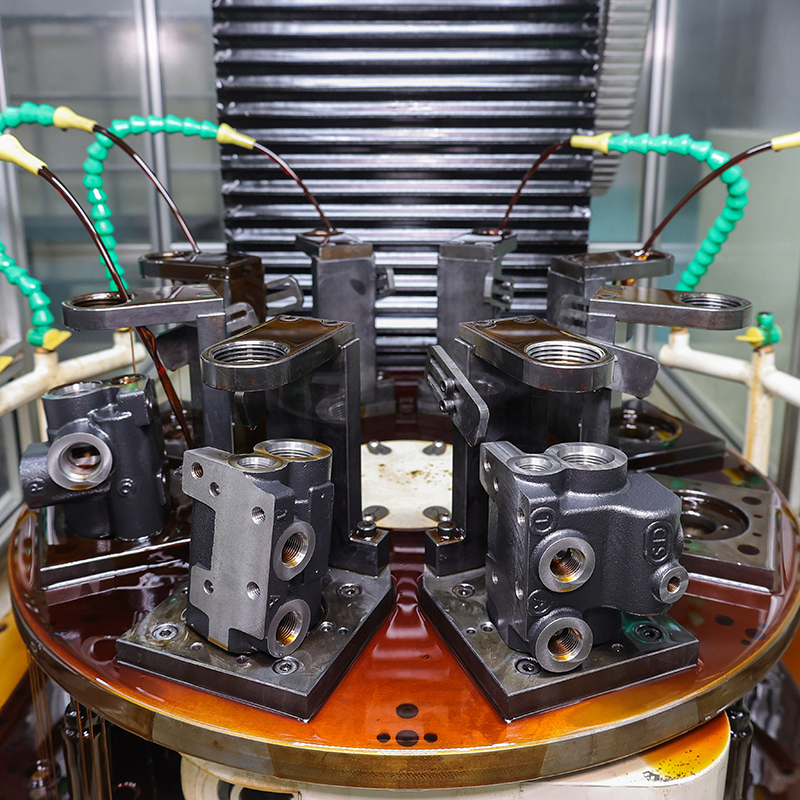

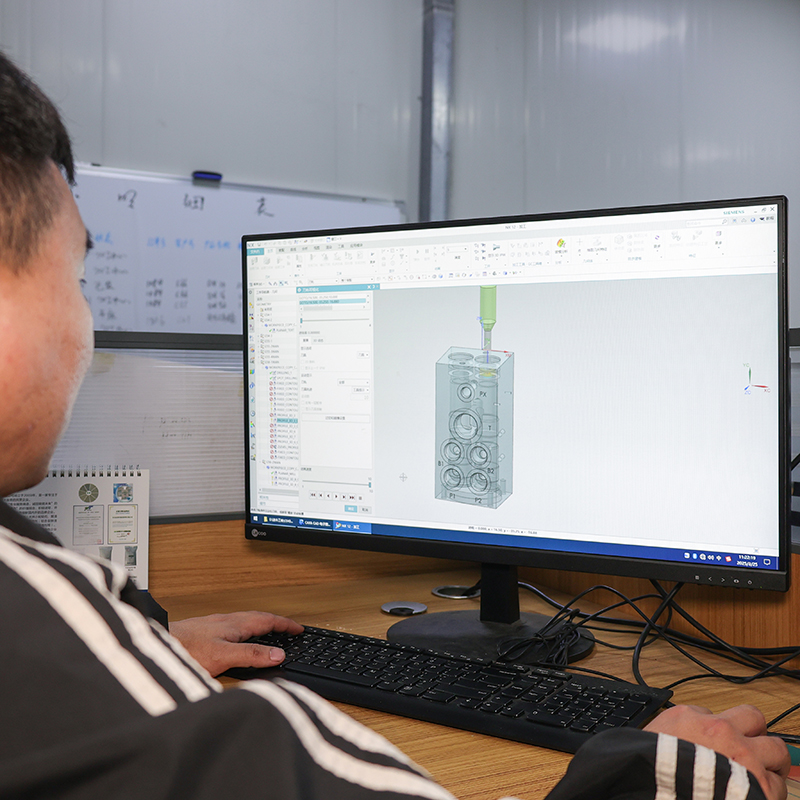

Dette er grunnen til presisjonCNC maskinering spiller en avgjørende rolle iproduksjon av hydrauliske ventiler, spesielt for industrielle høytrykksapplikasjoner der pålitelighet og tetningsytelse er avgjørende.

5. Bruk av hydrauliske ventiler

Hydrauliske ventiler er mye brukt i flere bransjer, inkludert:

· Anleggsmaskiner (gravemaskiner, kraner, lastere)

· Industrielle automasjonssystemer

· Sprøytestøpemaskiner

· Landbruksmaskiner

· Hydrauliske presser og løftesystemer

Deres allsidighet gjør dem til en av de viktigste komponentene i væskekraft- og bevegelseskontrollsystemer.

Konklusjon

Hydrauliske ventiler er essensielle kontrollelementer i modernehydrauliske systemer. Ettersom industrier fortsetter å kreve høyere presisjon, effektivitet og pålitelighet, fortsetter viktigheten av avansert ventildesign og presisjonsproduksjon å vokse.

Høy kvalitethydraulisk ventil ytelsen avhenger ikke bare av design, men også av maskineringsnøyaktighet, materialkontroll og produksjonsevne. For tilpassetproduksjon av hydrauliske ventiler og presisjons hydrauliske komponenter,CNC maskinering kapasitet spiller en avgjørende rolle i den endelige systemytelsen.
